什么是雙絞線

什么是雙絞線?
雙絞線,也稱為雙絞電纜(twisted pair,TP)是一種綜合布線工程中zui常用的傳輸介質,是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起,每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消,有效降低信號干擾的程度。
為什么要把二根線雙絞纏繞?
雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等,相位相反的信號,稱為差模信號。二個信號互為抵消,就能起到消除干擾的功效,從而提高數據傳輸?shù)目煽啃院头€(wěn)定性,也能使信號傳輸?shù)木嚯x更遠。
這種相互纏繞改變了電纜原有的電子特性,不但可以減少自身的串?dāng)_,也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。
雙絞和非雙絞電纜到底有什么區別呢?

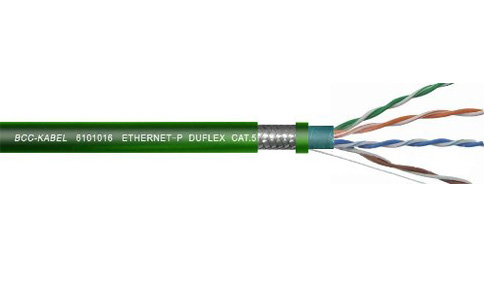

以8芯拖鏈電纜為例,一種情況就是8芯不分對單獨對絞,而是8芯直接總絞成纜,如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對,每對單獨按一定節距絞合之后,再把4對總絞成纜,如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線,就是8芯分為4對的雙絞電纜。
因此,在選擇電纜型號時,要知道是否需要雙絞電纜,使用了差分通訊技術的,就必須要選購雙絞電纜,否則可以選擇非雙絞電纜,畢竟雙絞電纜相對非雙絞電纜而言,成本要高出不少。
-
問
電纜里增加棉線可加強高柔線的耐彎折性?
答不少?gòu)S商為了凸顯耐彎折性,稱在電線里增加棉線,導線與棉線本身硬度和耐磨度不一樣,加上電線彎折從外觀是看不出來的,加上棉線后,手感電線沒折斷,是因?yàn)槔锩娴拿蘧€沒斷。內部的導線斷掉后,電線便不再導電。棉線不過是填充導線之間空間空隙的,提高電纜的抗拉能力,并不是耐折。
-
問
辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑?
答通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜,但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質,只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性,但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素,那么先不說進口高端拖鏈電纜品牌,至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。
※部分文章來源于互聯網及其他公眾平臺,內容僅供讀者參考,并不意味著贊同其觀點或證實其內容的準確性。如轉載稿件涉及版權等問題請告知,我們將在24小時內刪除!
