電纜拖鏈選擇標準及選型原則

電纜拖鏈選型需依據具體環境參數而定t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

通常電纜拖鏈選型前需知以下細節：拖鏈將應用于哪種設備；拖鏈安裝方式；使用環境；移動速度；移動加速度；移動行程，使用頻率；彎曲半徑；單位負載（即內部拖鏈電纜，油管或氣管等直徑和單位重量）等環境參數。t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜拖鏈選擇標準及選型原則t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 1、要保證負載的拖鏈內部合理均勻分部（重量均勻分布，空間合理分布，液壓管，氣管，油管和電纜zui好用豎隔片分隔成單獨的空間；同種負載數量比較多，直徑差異比較大的話也zui好用豎隔片隔開；若有多層排布的話，也可采用橫隔片在高度方向進行分隔；
• 2、保證負載能夠在拖鏈內部自由移動，防止排布時產生負載之間有纏繞現象；
• 3、根據負載的排布，計算出內高和內寬：通常情況下內高和內寬為負載排布的zui大高度和zui大寬度均要留有10%以上的空間；
• 4、看所用拖鏈?zhǔn)欠裥栌萌忾]。

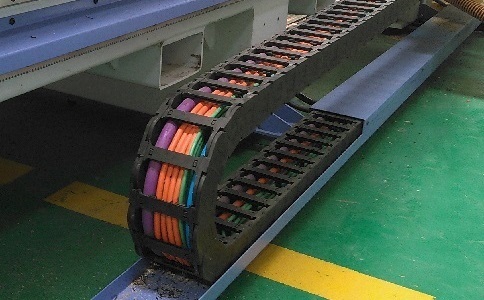

拖鏈內置電纜和氣管，液壓管的數量，類型，直徑?jīng)Q定了拖鏈內腔的尺寸和如何分配。t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

內高：選擇內置電纜、油管、氣管、水管等中zui粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按實際高度作為參考高度。t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

彎曲半徑：通常情況下，選擇內置電纜、油管、氣管、水管等中zui大的彎曲半徑作為參考值，并留有10%以上的空間。t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜拖鏈的選型需依據具體環境參數而定，電纜拖鏈的選型固然重要，但電纜拖鏈在使用過程中也要遵循一定的規程。不當?shù)牟僮鲿?huì)造成產品的使用年限降低，在運行過程中故障率增加，合理的操作電纜拖鏈?zhǔn)潜Ｗo(hù)拖鏈的一種必需方法。t19高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  高柔性拖鏈電纜越軟越好嗎？

  答

  高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用，可以減少?gòu)澢鷳?yīng)力，但是“軟”的釋義是物體結構疏松，受力后易變形（跟“硬”相對）。如果過于柔軟，可能會帶來一些問題。比如，可能會導致電纜的抗拉伸強度和抗擠壓能力下降，在一些復雜的應用環境中容易受損。

• 問

  TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

  答

  嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
